Recursos 3Dental · Calibrador de resina

Calibra y evalúa dimensionalmente tu impresión 3D

Imprime el calibrador 3Dental, evalúa su ajuste y registra tus mediciones X, Y y Z para comparar el resultado real con las dimensiones del diseño.

Flujo de calibración

Del perfil a la medición

Paso 1

Empieza con el perfil correcto

Antes de calibrar, confirma que estás utilizando el perfil correspondiente a tu resina, impresora y altura de capa.

Paso 2

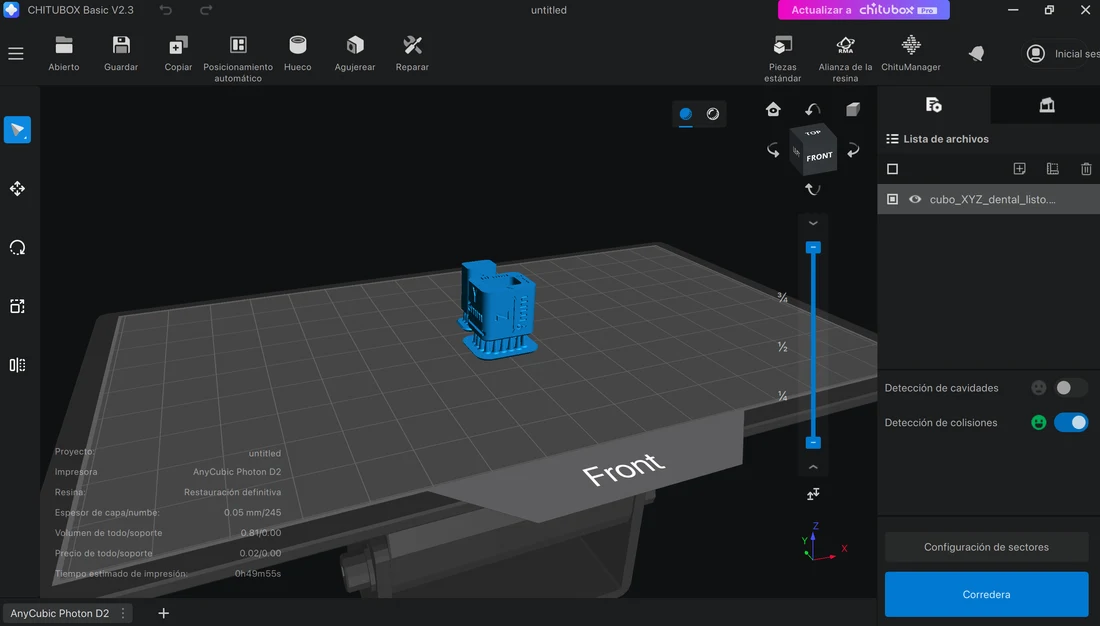

Descarga e importa el calibrador

Descarga el archivo que contiene el cuerpo y el inserto. Ábrelo en Chitubox y ubícalo sobre la plataforma.

1. Abre Chitubox.
2. Importa el archivo STL.
3. Mantén la disposición indicada para realizar la prueba.

Descargar STL

Paso 3

Imprime, lava, seca y poscura

Imprime el calibrador con el perfil seleccionado y mantén documentadas las mismas condiciones de orientación, lavado, secado y poscurado que deseas evaluar.

Paso 4

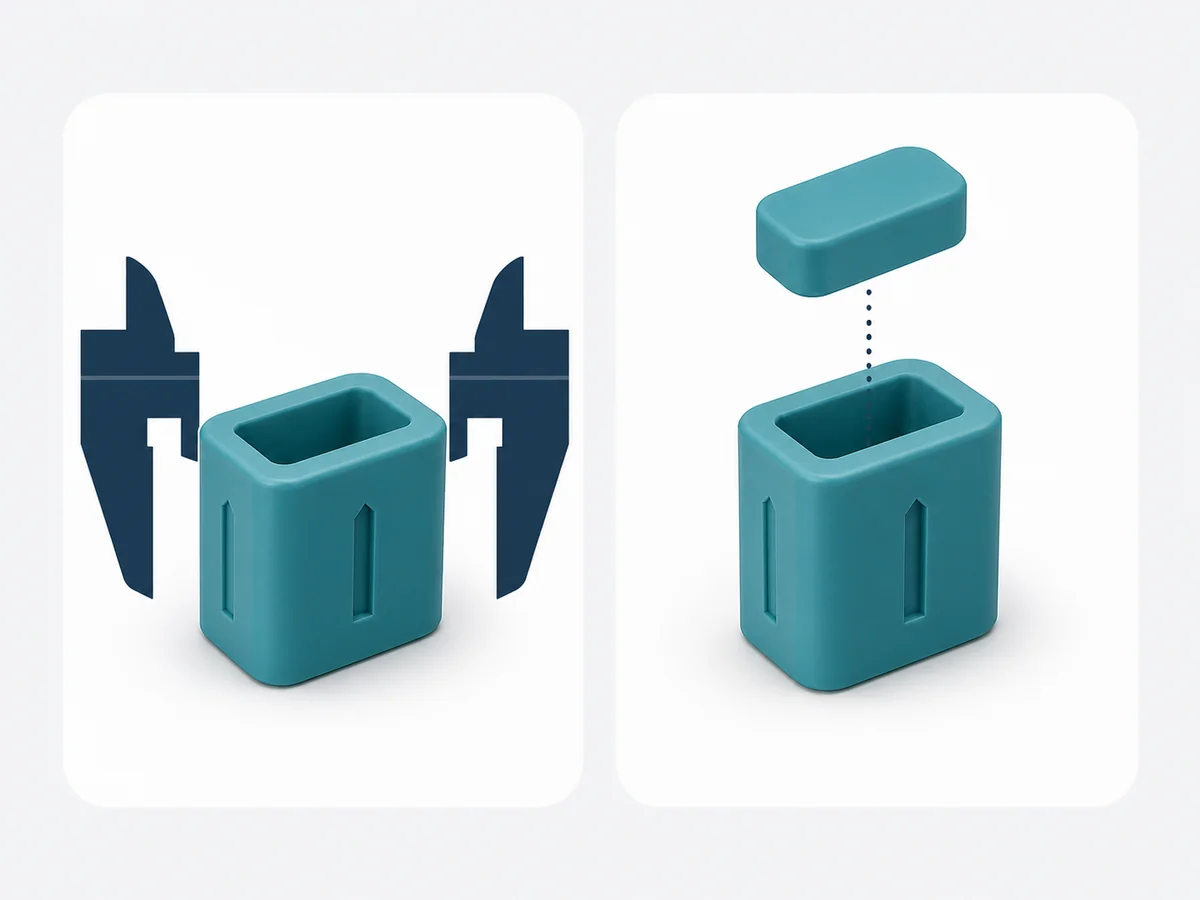

Evalúa el ajuste del cuerpo y el inserto

Una vez terminado el poscurado, prueba el inserto dentro del cuerpo aplicando una presión suave y sin forzarlo.

Paso 5

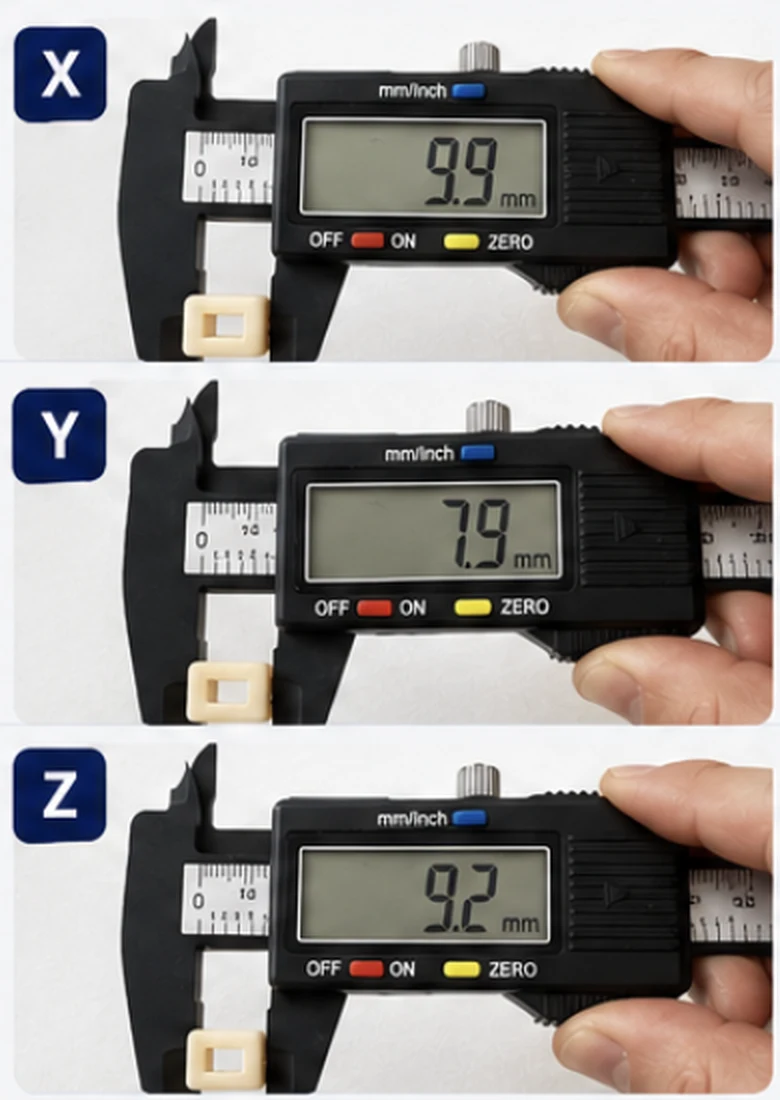

Mide los ejes X, Y y Z

Utiliza un calibrador digital o pie de rey sobre las superficies planas correspondientes. Aplica una presión ligera y consistente y registra las dimensiones.

X

10,00 mm

Y

8,00 mm

Z

9,00 mm

Estas son las dimensiones nominales del diseño del calibrador 3Dental.

Calculadora dimensional

Ingresa tus mediciones

Para una evaluación más sólida, utiliza el promedio obtenido de varias impresiones realizadas bajo las mismas condiciones.

Interpretación

Qué significa cada resultado

¿El inserto no ajusta como esperabas?

No asumas automáticamente que el problema es únicamente el tiempo de exposición. El ajuste puede verse afectado por el comportamiento dimensional del cuerpo, el inserto, la cavidad, la orientación, el perfil, el lavado y el poscurado.

Primero verifica que la combinación impresora–resina–altura forme capas estables y reproduzca correctamente el detalle. Después evalúa si existe un sesgo dimensional repetible que corresponda tratar mediante compensación.

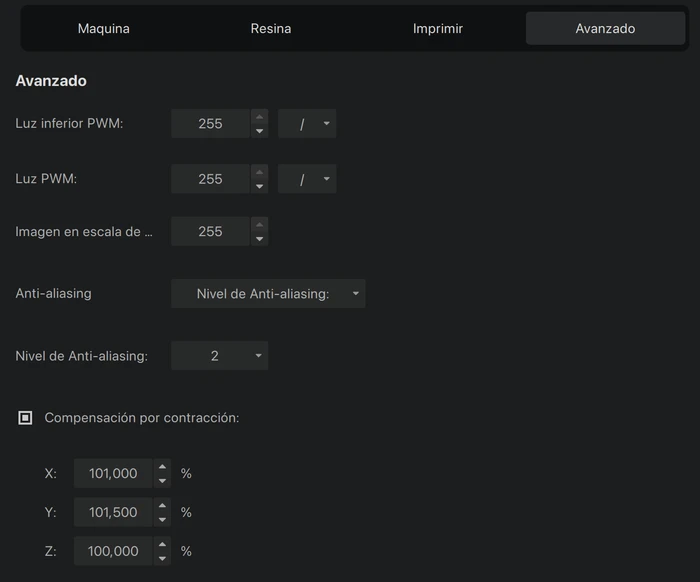

Compensación dimensional en Chitubox

Si varias impresiones realizadas bajo las mismas condiciones muestran un comportamiento dimensional estable, el valor de escala teórica puede utilizarse como referencia para evaluar una compensación en el laminador. Reimprime siempre el calibrador para verificar el resultado.

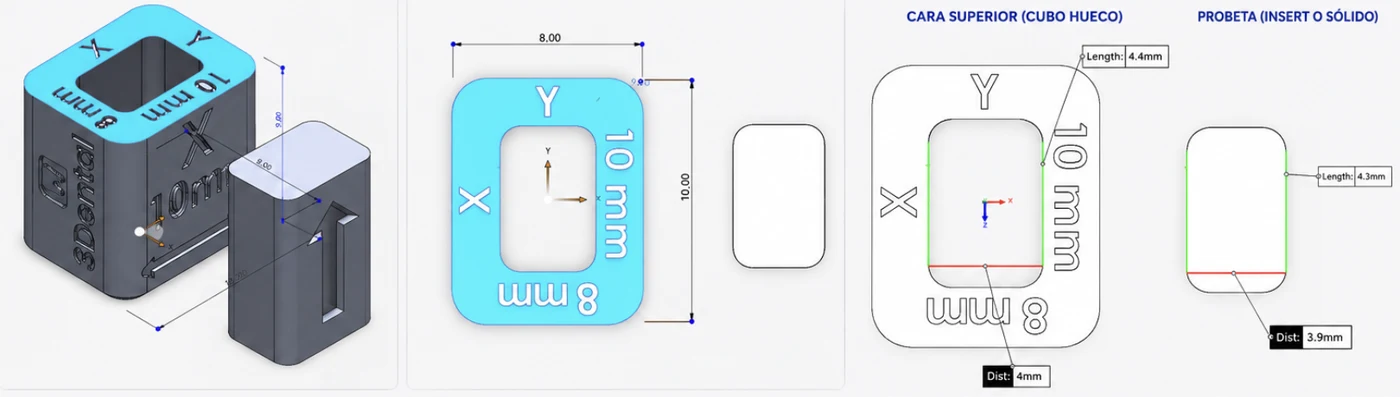

Dimensiones nominales del calibrador

X = 10 mm · Y = 8 mm · Z = 9 mm
